| Menşe yeri: | Guangdong, Çin (Anakara) |
|---|---|
| Marka adı: | DDW |
| Sertifika: | ISO9001 ,CE , RoHS , FCC , 3C |
| Model numarası: | DDW-VPH1616 |
| Min sipariş miktarı: | 1 Takımları |
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Çift katmanlı karton paket |
| Teslim süresi: | Ödeme üzerine 3 iş günü |
| Ödeme koşulları: | T / T, L / C, Western Union, Alibaba Ticaret Güvencesi |
| Yetenek temini: | 1000pcs / ay |
| giriş çıkış numaraları: | 16 giriş 16 çıkış | çıkış çözünürlüğü: | * 1080 1920 |
|---|---|---|---|
| Ekran başına maksimum PIP: | 1,4,16, özelleştirme | Renk kalitesi: | 32 bit |
| Dolaşma, yakınlaştırma, PIP: | Destek | Giriş çıkış sinyal kaynakları: | HDMI, DVI, VGA, AV, YPBPR, IP |
| Ürün adı: | Video Duvar İşlemcisi | Baud hızı: | 115200 |
| Vurgulamak: | çoklu ekran işlemcisi,video görüntüleme duvar denetleyicisi |
||

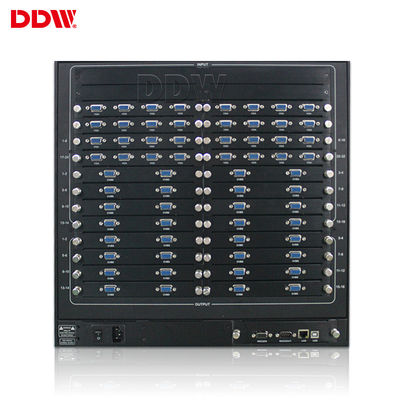

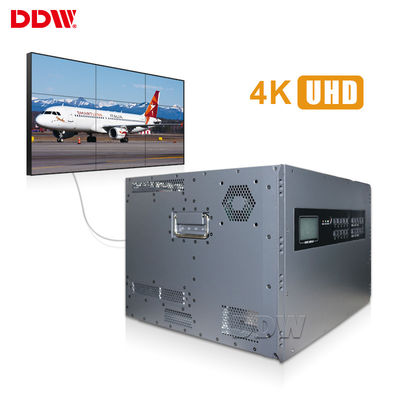

Kişilik Ekranı İçin Hdmi VGA 4K Video Duvar İşlemcisi
Video Duvar İşlemcisi aşağıdaki temel özelliklere sahiptir:
1. Destek hafıza kartı veya ağ iletimi ultra yüksek çözünürlüklü resimler, eşler arası ultra yüksek çözünürlüklü mozaik duvar arka plan görüntüsü
2. Ekranı keyfi pozisyonda, her boyutta ve üst üste bindirilmiş olarak destekleyin
3. Açık pencere efekt işlemeyi destekleyin
4. Geniş ekran görüntü dondurma desteği
5. İşletim sistemi olmadan tam donanım yapılandırması
6. Yüksek hızlı veri yolu paralel işleme teknolojisi, yüksek bant genişliğinde sıkıştırılmamış işleme
7. DIV, HDMI, VGA, RJ45,3G-SDI, Video (CVBS) çoklu sinyal giriş formatları desteği
8. DIV ve 3G-SDI sinyal çıkışını destekleyin
9. Giriş ve çıkış çözünürlüğü maksimum desteği 1920 × 1080, 1080P ve 720P formatlarıyla geriye dönük uyumlu olabilir
10. Video sinyali 4 bölünmüş ekran, çok portlu video sinyali aynı anda görüntülenebilir
DDW Video Duvar İşlemci Teknik özellikler
| Model serisi | CBD ile | Fonksiyon | MİA yok | ||||
| Fonksiyon açıklaması | 4 kanallı CBD, 16 kanallı AV, 12 kanallı VGA / DVI girişi, birden fazla ekleme oynatıcısını serbestçe destekler ve sisteme aynı anda farklı sinyal gösterebilir, papatya zinciri kartında yerleşik ekran gerektirir | ~ | 16 kanal AV, 16 kanal VGA / DVI girişi, 6U kasa 16 ekran dizisini destekler | ||||
| Giriş sinyali (isteğe bağlı) | CVBS | PAL / NTSC formatını, çoklu BNC bağlantı noktalarını destekleyin | ~ | ||||
| VGA / RGBHV | Çok kanallı VGA DB-15 bağlantı noktaları, VGA tam format girişini destekler | ~ | |||||
| HDMI, DVI, 4K-DVI, IP | 4K (3840x2160) girişi destekler, her IP 4 kanalı çözer | ~ | |||||
| YPbPr, YCbCr (özelleştirilebilir) | Aynı VGA konnektörü, RGBHV sinyali, PAL, NTSC formatını ve 720P, 1080i HSTV'yi destekler | ~ | |||||
| SDI (özelleştirilebilir) | BNC Bağlantı Noktası | ~ | |||||
| AV, SD / HD / 3G SDI, IP kod çözme, optik fiber, DP, HDBaseT, Önizleme izleme kartı özelleştirilebilir; | ~ | ~ | |||||
| Giriş çözünürlüğü | 4K'ya kadar, yaygın olarak kullanılan çözünürlükler | ||||||
| Çıkış sinyali formatı | VGA, RGBHV | sinyal kanalı XGA (1024x768 @ 60Hz) / DB-15 bağlantı noktası | ~ | ||||
| HDMI, DVI, 4K-DVI | HDMI, DVI çıkışı | ~ | |||||
| 3G SDI (özelleştirilebilir) | BNC Bağlantı Noktası döngü çıkışı | ~ | |||||
| AV, YPbPr, DVI-HDMI dönüştürücü, SD, HD, DP, HDBaset özelleştirilebilir; | ~ | ~ | |||||
| Çıkış çözünürlüğü | 4K'ya kadar, yaygın olarak kullanılan çözünürlükler | ||||||
| Kontrol | Standart RS232 bağlantı noktası | ||||||
| IR uzaktan kumanda (özelleştirilebilir), LAN kontrolü, IOS, Android APP kontrolü (isteğe bağlı) | |||||||
| Sistem kontrol yazılımı | Özel kontrol yazılımı | ||||||
| Güç kaynağı | Yedek güç kaynağı 110-220VAC, 50 / 60Hz | ||||||
| Tüketim | 12W / kanal | ||||||
| Çalışma sıcaklığı | -20 ° C —— 60 ° C | ||||||
| Çalışma Nemi | % 5-95 | ||||||
| Vaka özellikleri | 2U, 3.5U, 7U, 10U, 12.5U, 15U, 23U standart rafa monte kasa | ||||||
| Seri Kontrol Arayüzü | RS-232,9-pin dişi, Tip-D | ||||||
| Baud Hızı | 115200 | ||||||
| PIN konfigürasyonu | 2 = TX, 3 = RX, 5 = GND | ||||||
| Ethernet kontrol arayüzü | RJ-45 dişi, TCP / IP | ||||||
| Ethernet kontrol hızı | Otomatik 10M veya 100M, Tam çift yönlü veya yarı çift yönlü | ||||||
| Çalışma zamanı | 365x7x24 saat | ||||||
Hareware video duvar denetleyicisi U Şasi Özellikleri
| Kasa U boyutu | Denetleyici Boyutları (mm) L * W * H |
Paket boyutları (mm) L * W * H |
KB (kg) | GW (kg) | Maks. Giriş No. | Maksimum çıkış No. | Maksimum Güç Tüketimi (Watt) |
| 2U | 406 × 440 × 102 | 590 × 530 × 190 | 11.25 | 12.25 | 8 | 8 | 200 |
| 3.5U | 450x440x170 | 620x620x270 | 18.25 | 19.25 | 16 | 16 | 320 |
| 7U | 442 × 402 × 320 | 590 × 530 × 460 | 29.5 | 31.50 | 32 | 32 | 400 |
| 12.5U | 446 × 440 × 553 | 625 × 580 × 725 | 37.85 | 39.85 | 71 | 68 | 750 |
| 23U | 442 × 43 × 1022 | 615 × 570 × 1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
