| Menşe yeri: | Guangdong, Çin (Anakara) |
|---|---|
| Marka adı: | DDW |
| Sertifika: | ISO9001 ,CE , RoHS , FCC , 3C |
| Model numarası: | DDW-VPH0606 |
| Min sipariş miktarı: | 1 Takımları |
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Çift katmanlı karton paket |
| Teslim süresi: | Ödeme üzerine 3 iş günü |
| Ödeme koşulları: | T / T, L / C, Western Union, Alibaba Ticaret Güvencesi |
| Yetenek temini: | 1000pcs / ay |
| giriş / çıkış numaraları: | 6X6 | çıkış çözünürlüğü: | * 1080 1920 |
|---|---|---|---|
| Ekran başına maksimum PIP: | 1,4,16, özelleştirme | Renk kalitesi: | 32 bit |
| Ürün adı: | Video Duvar İşlemcisi | Giriş çıkış sinyal kaynakları: | HDMI, DVI, VGA, AV, YPBPR, IP |
| Kontrol metodu: | RS232, LAN | Baud hızı: | 115200 |
| Vurgulamak: | çoklu ekran işlemcisi,video görüntüleme duvar denetleyicisi |
||

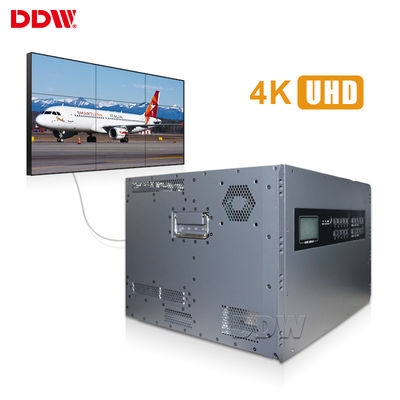

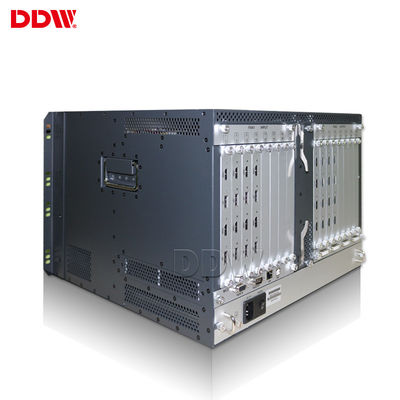

VGA için 6x6 POP Video Duvar İşlemcisi 4k Çözünürlük 1920x1080p DDW-VPH0606
Video Duvar İşlemcisinin Temel Özellikleri:
1. İşletim sistemi olmadan tam donanım yapılandırması
2. Yüksek hızlı veri yolu paralel işleme teknolojisi, yüksek bant genişliğinde sıkıştırılmamış işleme
3. Gerçek zamanlı görüntü ekranı, çerçeve düşmez
4. Giriş / çıkış kartını artırma esnekliği
5. Karışık enterpolasyonlu kısmi giriş ve çıkış kartlarını destekleyin
6. Giriş / çıkış kartı çalışırken değiştirilebilir, tak ve çalıştır işlevlerini destekler
7. 1920'ye kadar çıktı çözünürlüğü x 1200
8. Zengin BNC, VGA, DVI, HDMI, SDI ve RJ45 giriş arayüzü, 1920'ye kadar çoklu çözünürlük desteğix1200, RS-232 veya Ethernet üzerinden kontrol
9. Destek hafıza kartı veya ağ iletimi ultra yüksek çözünürlüklü resimler, eşler arası ultra yüksek çözünürlüklü mozaik duvar arka plan görüntüsü
10. Yedekli güç kaynağı tasarımı, termostatik kontrollü fan
11. Kasa arka paneli + eklenti konfigürasyonu, yayılma için mükemmel performans, toz önleyici kasa, değiştirilebilir hava filtresi ile donatılmış, zorlu ortamlarda bile uzun süre stabil olabilir.
Basitleştirilmiş kurulum ve demontaj
DDW Video Duvar İşlemciTeknik özellikler
| Model serisi | CBD ile | Fonksiyon | MİA yok | ||||
| Fonksiyon açıklaması | 4 kanallı CBD, 16 kanallı AV, 12 kanallı VGA / DVI girişi, 6U kasa, ultra yüksek çözünürlüklü 4000 / (8000) x2000 Dinamik arka plan görüntüsü ile uyumlu 12 ekran dizisini destekler | ~ | 16 kanal AV, 16 kanal VGA / DVI girişi, 6U kasa 16 ekran dizisini destekler | ||||
| Giriş sinyali (isteğe bağlı) | CVBS | PAL / NTSC formatını, çoklu BNC bağlantı noktalarını destekleyin | ~ | ||||
| VGA / RGBHV | Çok kanallı VGA DB-15 bağlantı noktaları, VGA tam format girişini destekler | ~ | |||||
| HDMI, DVI, 4K-DVI, IP | 4K (3840x2160) girişi destekler, her IP 4 kanalı çözer | ~ | |||||
| YPbPr, YCbCr (özelleştirilebilir) | Aynı VGA konnektörü, RGBHV sinyali, PAL, NTSC formatını ve 720P, 1080i HSTV'yi destekler | ~ | |||||
| SDI (özelleştirilebilir) | BNC Bağlantı Noktası | ~ | |||||
| AV, SD / HD / 3G SDI, IP kod çözme, optik fiber, DP, HDBaseT, Önizleme izleme kartı özelleştirilebilir; | ~ | ~ | |||||
| Giriş çözünürlüğü | 4K'ya kadar, yaygın olarak kullanılan çözünürlükler | ||||||
| Çıkış sinyali formatı | VGA, RGBHV | sinyal kanalı XGA (1024x768 @ 60Hz) / DB-15 bağlantı noktası | ~ | ||||
| HDMI, DVI, 4K-DVI | HDMI, DVI çıkışı | ~ | |||||
| 3G SDI (özelleştirilebilir) | BNC Bağlantı Noktası döngü çıkışı | ~ | |||||
| AV, YPbPr, DVI-HDMI dönüştürücü, SD, HD, DP, HDBaset özelleştirilebilir; | ~ | ~ | |||||
| Çıkış çözünürlüğü | 4K'ya kadar, yaygın olarak kullanılan çözünürlükler | ||||||
| Kontrol | Standart RS232 bağlantı noktası | ||||||
| IR uzaktan kumanda (özelleştirilebilir), LAN kontrolü, IOS, Android APP kontrolü (isteğe bağlı) | |||||||
| Sistem kontrol yazılımı | Özel kontrol yazılımı | ||||||
| Güç kaynağı | Yedek güç kaynağı 110-220VAC, 50 / 60Hz | ||||||
| Tüketim | 12W / kanal | ||||||
| Çalışma sıcaklığı | -20 ° C —— 60 ° C | ||||||
| Çalışma Nemi | % 5-95 | ||||||
| Vaka özellikleri | 2U, 3.5U, 7U, 10U, 12.5U, 15U, 23U standart rafa monte kasa | ||||||
| Seri Kontrol Arayüzü | RS-232,9-pin dişi, Tip-D | ||||||
| Baud Hızı | 115200 | ||||||
| PIN konfigürasyonu | 2 = TX, 3 = RX, 5 = GND | ||||||
| Ethernet kontrol arayüzü | RJ-45 dişi, TCP / IP | ||||||
| Ethernet kontrol hızı | Otomatik 10M veya 100M, Tam çift yönlü veya yarı çift yönlü | ||||||
| Çalışma zamanı | 365x7x24 saat | ||||||
Hareware video duvar denetleyicisi U Şasi Özellikleri
| Kasa U boyutu | Denetleyici Boyutları (mm) L * W * H |
Paket boyutları (mm) L * W * H |
KB (kg) | GW (kg) | Maks. Giriş No. | Maksimum çıkış No. | Maksimum Güç Tüketimi (Watt) |
| 2U | 406 × 440 × 102 | 590 × 530 × 190 | 11.25 | 12.25 | 8 | 8 | 200 |
| 3.5U | 450x440x170 | 620x620x270 | 18.25 | 19.25 | 16 | 16 | 320 |
| 7U | 442 × 402 × 320 | 590 × 530 × 460 | 29.5 | 31.50 | 32 | 32 | 400 |
| 12.5U | 446 × 440 × 553 | 625 × 580 × 725 | 37.85 | 39.85 | 71 | 68 | 750 |
| 23U | 442 × 43 × 1022 | 615 × 570 × 1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
