Menşe yeri: | Guangdong, Çin (Anakara) |
---|---|
Marka adı: | DDW |
Sertifika: | ISO9001 ,CE , RoHS , FCC , 3C |
Model numarası: | DDW-VM0404 |
Min sipariş miktarı: | 1 Birim / Birimler |
Fiyat: | Negotiable |
Ambalaj bilgileri: | Çift katmanlı karton paket |
Teslim süresi: | Ödeme üzerine 3 iş günü |
Ödeme koşulları: | T / T, L / C, Western Union, Alibaba Ticaret Güvencesi |
Yetenek temini: | 1000pcs / ay |
çıkış çözünürlüğü: | 1920x1080 | Ekran başına maksimum PIP: | 1,4,16, özelleştirme |
---|---|---|---|
Sinyal Kaynakları: | HDMI, DVI, VGA, AV, YPBPR, IP | Ürün adı: | Video Duvar Denetleyici Matrisi |
Baud hızı: | 115200 | Çalışma zamanı: | 365x7x24 saat |
AC GİRİŞİ: | AC100-240V | IR GİRİŞİ: | 1 |
Vurgulamak: | video duvar çoklayıcı,video matris denetleyicisi |

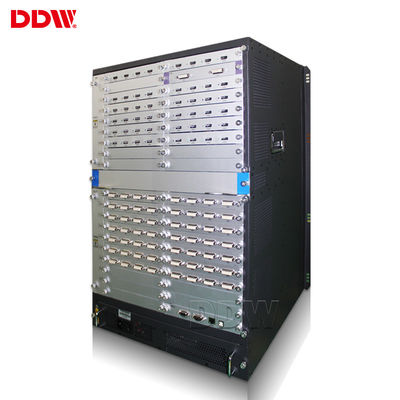

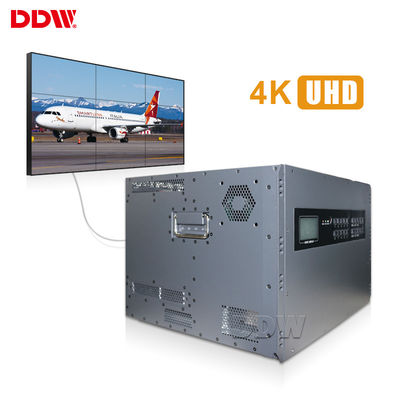

Datapath 4X4 Video Duvar Matrisi RS232 / IP Kontrol Yöntemi
DDW Video Duvar MatrisiGiriş
DDW Video Duvar Matrisiprofesyonel modüler ve donanım Video duvar işlemcilerinden biridir.HDMI, DVI, VGA, AV, YPBPR'yi destekler, her kanal 1920 x1200 çözünürlüklü sinyal giriş ve çıkışlarını, RS232 ve IP kontrol yöntemini destekler.Video duvar işlemcisi aşağıdakiler için yaygın olarak kullanılabilir: izleme, yönlendirme, planlama sistemi, kamu güvenliği, yangın, askeri, hava durumu, demiryolu ve havacılık izleme sistemi, video konferans, sorgu sistemleri.
DDW Video Duvar Matrisi temel özellikleri:
1. İşletim sistemi olmadan tam donanım yapılandırması
2. Yüksek hızlı veri yolu paralel işleme teknolojisi, yüksek bant genişliğinde sıkıştırılmamış işleme
3. Gerçek zamanlı görüntü ekranı, çerçeve düşmez
4. Ekranı rastgele pozisyonda, her boyutta ve üst üste bindirilmiş olarak destekleyin
5. Açık pencere efektleri işlemeyi destekleyin
6. Geniş ekran görüntü dondurma desteği
7. Destek 7 x 24 kesintisiz ve istikrarlı çalışma
8. Giriş / çıkış kartını artırma esnekliği
9. Karışık enterpolasyonlu kısmi giriş ve çıkış kartlarını destekleyin
10. Giriş / çıkış kartı çalışırken değiştirilebilir, tak ve çalıştır işlevlerini destekler
11. 1920'ye kadar çıktı çözünürlüğü x 1200
DDW Video Duvar Matrisi Teknik Özellikleri
Eşya yok. | Bileşenler | Açıklamalar | MİKTAR / sinyal | sinyal türü | |||||
1 | Video duvarı Matris DeğiştiriciDDW-VM0404 | 4HDMI girişi, 4HDMI çıkışı, saf donanım, birden fazla ekleme oynatıcısını serbestçe destekler ve sisteme aynı anda farklı sinyali gösterebilir, papatya zinciri kartında yerleşik ekran gerektirir | 8 | HDMI | |||||
2 | Yazılım | İşletim sistemi pencerelerini kontrol etmek için PC'ye yüklenir | 1 | ||||||
3 | Aksesuarlar | Güç fişi, IR Denetleyici, İngilizce Kılavuzu | 1 | ||||||
giriş kartı | |||||||||
arayüz | 4 * HDMI tipi a | ||||||||
sinyal protokolü | HDMI 1.3, HDCP 1.3, uyumlu DVI1..0 | ||||||||
EDID | destek | ||||||||
giriş bant genişliği | 165 MHZ | ||||||||
çözüm | HDTV 1920 * 1080 @ 60HZ, HDCP 1920 * 1200 @ 60HZ | ||||||||
çıkış kartı | |||||||||
arayüz | 4 * HDMI tipi a | ||||||||
sinyal protokolü | HDMI 1.3, VGA 1.0, uyumlu DVI1..0 | ||||||||
çıkış bant genişliği | 165 MHZ | ||||||||
çıktı çözünürlüğü |
1920x1200 @ 60Hz, 1920x1080 @ 60Hz, 1680x1050 @ 60Hz, 1600x1200 @ 60Hz, 1600x900 @ 60Hz, 1440x900 @ 60Hz, 1400x1050 @ 60Hz, 1366x768 @ 60Hz, 1280x1024 @ 60Hz, 1280x960 @ 60Hz, 1280x800 @ 60Hz, 1280x720 @ 60Hz, 1024x768 @ 60Hz, 800x600 @ 60Hz |
||||||||
geçiş efekti | sorunsuz anahtarlama | ||||||||
Sistem işlevi | |||||||||
RS232 GİRİŞİ | 1 | ||||||||
IR GİRİŞİ | 1 | ||||||||
AC GİRİŞİ | AC100-240V | ||||||||
Renk Sistemi Desteği | PAL / NTSC / SECAM | ||||||||
Kontrol tipi | IR Uzaktan ve Yazılım Kontrolü | ||||||||
Menü Dili | İngilizce / Çince (Çoklu Dil özelleştirilebilir) | ||||||||
Dikey / Yatay Ekran | Destek | ||||||||
Ekranı Birleştir | Destek, herhangi bir yatay ve dikey ekran sayısını birleştirir ve ekranı gösterir | ||||||||
Destek, tek bir görüntüyü göstermek için tüm ekranları bir araya getirir | |||||||||
Katı Ekran | Her ekran girişini ayrı sinyalle destekleyin | ||||||||
PIP / Yakınlaştırma / Dolaşım | HAYIR | ||||||||
Çoklu Arayüzler | DVI, HDMI, VGA, AV ve çoklu sinyal girişlerini destekler | ||||||||
Zengin Çözünürlük | 1080P, 1080I, 720P, 480P ve çoklu çözünürlük girişlerini destekler | ||||||||
Ödeme Şartları ve Koşulları | |||||||||
Garanti: 3 yıl garanti, ek yıllar garanti için ekstra ücret alınacaktır. |
Giriş / çıkış konektörlerinin teknik özellikleri
VGA / RGB girişi | Giriş: 15pin HD D-Sub, dişi | |
Senkronizasyon modu: HV bağımsız senkronizasyon | ||
Renk Derinliği: 32bit / piksel | ||
Çözünürlük: 640 * 480 / 60HZ — 1920 * 1200 / 60HZ | ||
Giriş empedansı: 75Ω | ||
Video girişi | Giriş konnektörü: BNC | |
Algılama: tam formatlı otomatik algılama | ||
Giriş empedansı: 75Ω | ||
VGA veya DVI çıkışı | Çözünürlük: 1024x768 / 60HZ-1920x1200 / 60HZ | |
Renk derinliği: 32bit / piksel | ||
Çıkış empedansı: 75Ω | ||
Giriş / çıkış konektörlerinin fiziksel özellikleri | ||
İşaretler | Konektörler | Tür |
Kompozit VIDEO girişi | BNC | kadın |
VGA girişi | 15 pimli HD D-Sub | kadın |
VGA çıkışı | 15 pimli HD D-Sub | kadın |
DVI çıkışı | 24 + 5 veya 24 + 1 standart | kadın |
AUX RS-232 | 9 pimli D-Sub | kadın |
Ana RS-232 | 9 pimli D-Sub | kadın |
