| Menşe yeri: | Guangdong, Çin (Anakara) |
|---|---|
| Marka adı: | DDW |
| Sertifika: | ISO9001 ,CE , RoHS , FCC , 3C |
| Model numarası: | DDW-VPH0909 |
| Min sipariş miktarı: | 1 |
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Çift katmanlı karton paket |
| Teslim süresi: | Ödeme üzerine 3 iş günü |
| Ödeme koşulları: | T / T, L / C, Western Union, Alibaba Ticaret Güvencesi |
| Yetenek temini: | 1000pcs / ay |
| Ürün adı: | Video duvar denetleyicisi | çıkış çözünürlüğü: | * 1080 1920 |
|---|---|---|---|
| Ekran başına maksimum PIP: | 1,4,16, özelleştirme | Renk kalitesi: | 32 bit |
| Giriş çıkış sinyal kaynakları: | HDMI, DVI, VGA, AV, YPBPR, IP | Kontrol metodu: | RS232, LAN |
| Çalışma zamanı: | 365x7x24 saat | tüketim: | 12W / kanal |
| Vurgulamak: | çoklu ekran işlemcisi,video matris işlemcisi |
||

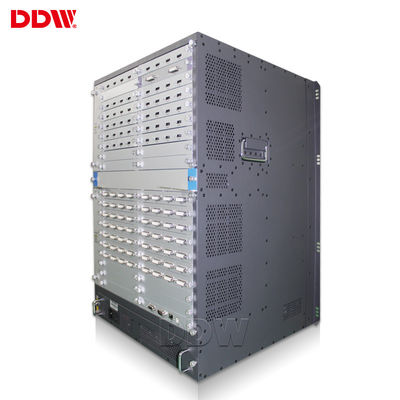

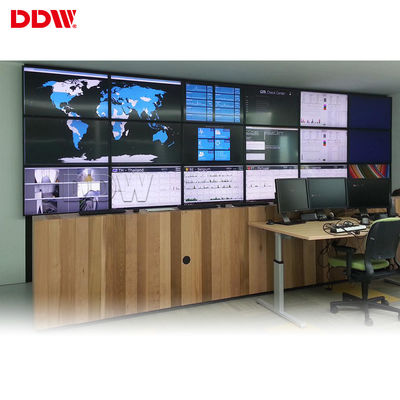

4K HDMI Video Duvar İşlemcisi DVI DP VGA AV HD-SDI IP, LCD video duvar sistemi Android için
Video ve Görüntü İşleme:
1. Herhangi bir Dikdörtgen Video Duvar Yapılandırması desteklenebilir.Ekran sırası yapılandırılabilir
2. Girişler / pencereler yeniden boyutlandırılabilir, katmanlanabilir ve ekran sınırları boyunca konumlandırılabilir
3. Girişler / pencereler doğru en boy oranında görüntülenebilir, sığacak şekilde uzatılabilir, tam ekran modunda veya ayrıntıları vurgulamak için yakınlaştırılabilir
4. Giriş kaynakları, kenar pikselleri ve çizgileri kaldırmak için kırpılabilir
5. Çift Bağlantılı DVI Giriş (yakalama) kartları 4K × 4K çözünürlüğü veya özelleştirilebilir çözünürlüğü destekler.Herhangi bir kaynak yakalanabilir
Saf donanım mimarisi kartı herhangi bir kombinasyon:
CPCI yapısına sahip endüstriyel şasi;
Modüler tasarım, ikili yedek yedekli güç kaynağı isteğe bağlı olarak çalışırken yedeklemeyi, fan ve diğer modülleri destekler;
Sistem işleme modülünün çalışırken değiştirilebilmesini desteklemek, müşterilerin maliyetten tasarruf etmeleri için çeşitli kasa ve kart türleri sağlar;
Çok gruplu video duvar yönetimi:
Aynı anda birkaç ekleme duvarı setini, ekleme duvarları arasındaki ortak giriş sinyal kaynaklarını yönetebilir ve çıktı birbirini engellemez;
Farklı çözünürlükler ayarlama, renkleri ve diğer parametreleri ayarlayın.
Destek PC, mobil kontrol yazılımı ön izleme ekranı
Kullanıcıların tüm giriş sinyallerini gerçek zamanlı olarak PC'nin mobil terminalinde ve kontrol yazılımında önizlemesini desteklemek;
İşletim sinyali kaynağı gerektiğinde daha sezgisel olarak seçilebilir;
DDW Video Duvar İşlemciTeknik özellikler
| Model serisi | CBD ile | Fonksiyon | MİA yok | ||||
| Fonksiyon açıklaması | 4 kanallı CBD, 16 kanallı AV, 12 kanallı VGA / DVI girişi, birden fazla ekleme oynatıcısını serbestçe destekler ve sisteme aynı anda farklı sinyal gösterebilir, papatya zinciri kartında yerleşik ekran gerektirir | ~ | 16 kanal AV, 16 kanal VGA / DVI girişi, 6U kasa 16 ekran dizisini destekler | ||||
| Giriş sinyali (isteğe bağlı) | CVBS | PAL / NTSC formatını, çoklu BNC bağlantı noktalarını destekleyin | ~ | ||||
| VGA / RGBHV | Çok kanallı VGA DB-15 bağlantı noktaları, VGA tam format girişini destekler | ~ | |||||
| HDMI, DVI, 4K-DVI, IP | 4K (3840x2160) girişi destekler, her IP 4 kanalı çözer | ~ | |||||
| YPbPr, YCbCr (özelleştirilebilir) | Aynı VGA konnektörü, RGBHV sinyali, PAL, NTSC formatını ve 720P, 1080i HSTV'yi destekler | ~ | |||||
| SDI (özelleştirilebilir) | BNC Bağlantı Noktası | ~ | |||||
| AV, SD / HD / 3G SDI, IP kod çözme, optik fiber, DP, HDBaseT, Önizleme izleme kartı özelleştirilebilir; | ~ | ~ | |||||
| Giriş çözünürlüğü | 4K'ya kadar, yaygın olarak kullanılan çözünürlükler | ||||||
| Çıkış sinyali formatı | VGA, RGBHV | sinyal kanalı XGA (1024x768 @ 60Hz) / DB-15 bağlantı noktası | ~ | ||||
| HDMI, DVI, 4K-DVI | HDMI, DVI çıkışı | ~ | |||||
| 3G SDI (özelleştirilebilir) | BNC Bağlantı Noktası döngü çıkışı | ~ | |||||
| AV, YPbPr, DVI-HDMI dönüştürücü, SD, HD, DP, HDBaset özelleştirilebilir; | ~ | ~ | |||||
| Çıkış çözünürlüğü | 4K'ya kadar, yaygın olarak kullanılan çözünürlükler | ||||||
| Kontrol | Standart RS232 bağlantı noktası | ||||||
| IR uzaktan kumanda (özelleştirilebilir), LAN kontrolü, IOS, Android APP kontrolü (isteğe bağlı) | |||||||
| Sistem kontrol yazılımı | Özel kontrol yazılımı | ||||||
| Güç kaynağı | Yedek güç kaynağı 110-220VAC, 50 / 60Hz | ||||||
| Tüketim | 12W / kanal | ||||||
| Çalışma sıcaklığı | -20 ° C —— 60 ° C | ||||||
| Çalışma Nemi | % 5-95 | ||||||
| Vaka özellikleri | 2U, 3.5U, 7U, 10U, 12.5U, 15U, 23U standart rafa monte kasa | ||||||
| Seri Kontrol Arayüzü | RS-232,9-pin dişi, Tip-D | ||||||
| Baud Hızı | 115200 | ||||||
| PIN konfigürasyonu | 2 = TX, 3 = RX, 5 = GND | ||||||
| Ethernet kontrol arayüzü | RJ-45 dişi, TCP / IP | ||||||
| Ethernet kontrol hızı | Otomatik 10M veya 100M, Tam çift yönlü veya yarı çift yönlü | ||||||
| Çalışma zamanı | 365x7x24 saat | ||||||

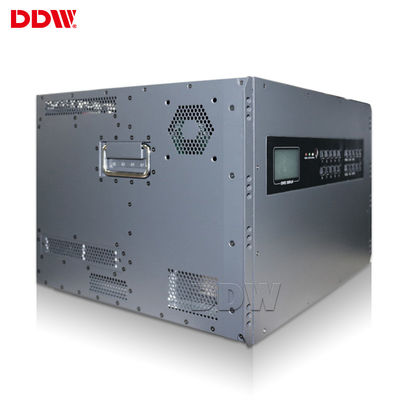

Hareware video duvar denetleyicisi U Şasi Özellikleri
| Kasa U boyutu | Denetleyici Boyutları (mm) L * W * H |
Paket boyutları (mm) L * W * H |
KB (kg) | GW (kg) | Maks. Giriş No. | Maksimum çıkış No. | Maksimum Güç Tüketimi (Watt) |
| 2U | 406 × 440 × 102 | 590 × 530 × 190 | 11.25 | 12.25 | 8 | 8 | 200 |
| 3.5U | 450x440x170 | 620x620x270 | 18.25 | 19.25 | 16 | 16 | 320 |
| 7U | 442 × 402 × 320 | 590 × 530 × 460 | 29.5 | 31.50 | 32 | 32 | 400 |
| 12.5U | 446 × 440 × 553 | 625 × 580 × 725 | 37.85 | 39.85 | 71 | 68 | 750 |
| 23U | 442 × 43 × 1022 | 615 × 570 × 1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
