CCTV Gözetim Merkezi için 4k 4x4 Video Duvar İşlemcisi Ses Video Sistemi

Temel bilgi
Menşe yeri: Guangdong, Çin (Anakara)
Marka adı: DDW
Sertifika: ISO9001 ,CE , RoHS , FCC , 3C
Model numarası: DDW-VPH0404
Min sipariş miktarı: 1 Birim / Birimler
Fiyat: Negotiable
Ambalaj bilgileri: Çift katmanlı karton paket
Teslim süresi: Ödeme üzerine 3 iş günü
Ödeme koşulları: T / T, L / C, Western Union, Alibaba Ticaret Güvencesi
Yetenek temini: 1000pcs / ay
Detay Bilgi
Panel Markası: Samsung LG çıkış çözünürlüğü: 1920x1080
Dolaşma, yakınlaştırma, PIP: Destek Ekran başına maksimum PIP: 1,4,16, özelleştirme
Giriş çıkış sinyal kaynakları: HDMI, DVI, VGA, AV, YPBPR, IP Ürün adı: Video Duvar İşlemcisi
Baud hızı: 115200 Çalışma nemi: % 5-95
Vurgulamak:

çoklu ekran işlemcisi

,

video matris işlemcisi


Ürün Açıklaması

CCTV Gözetim Merkezi için 4k 4x4 Video Duvar İşlemcisi Ses Video Sistemi




Çok gruplu video duvar yönetimi:

  • Video Duvar İşlemcisi aynı anda birkaç ekleme duvarı setini yönetebilir, ekleme duvarları arasındaki ortak giriş sinyal kaynaklarını ve çıkış birbirini engellemez ;
  • Farklı çözünürlükler ayarlama, renkleri ve diğer parametreleri ayarlayın.



Destek PC, mobil kontrol yazılımı ön izleme ekranı:

  • Kullanıcıların tüm giriş sinyallerini gerçek zamanlı olarak PC'nin mobil terminalinde ve kontrol yazılımında önizlemesini desteklemek;
  • İşletim sinyali kaynağı gerektiğinde daha sezgisel olarak seçilebilir;
  • Arayüzde, operatörün iş verimliliğini artırmak ve kötüye kullanımı önlemek için büyük ekran gerçek zamanlı yankı görüntülerini görüntüleyebilirsiniz;

Entegre kontrol işlevi:

  • Entegre kontrol seri port kontrol arayüzü;
  • Aktarılan RS232, RS485, DMX512 tipi komut, projektörü, büyük ekran anahtarını, perde asansörü vb.


DDW Video Duvar İşlemci Teknik özellikler

Model serisi CBD ile Fonksiyon MİA yok
Fonksiyon açıklaması

4 kanallı CBD, 16 kanallı AV, 12 kanallı VGA / DVI girişi, birden fazla ekleme oynatıcısını serbestçe destekler ve farklı gösterebilir

sisteme aynı anda sinyal, papatya zinciri kartında yerleşik ekran gerektirir

~ 16 kanal AV, 16 kanal VGA / DVI girişi, 6U kasa 16 ekran dizisini destekler
Giriş sinyali (isteğe bağlı) CVBS PAL / NTSC formatını, çoklu BNC bağlantı noktalarını destekleyin ~
VGA / RGBHV Çok kanallı VGA DB-15 bağlantı noktaları, VGA tam format girişini destekler ~
HDMI, DVI, 4K-DVI, IP 4K (3840x2160) girişi destekler, her IP 4 kanalı çözer ~
YPbPr, YCbCr (özelleştirilebilir) Aynı VGA konnektörü, RGBHV sinyali, PAL, NTSC formatını ve 720P, 1080i HSTV'yi destekler ~
SDI (özelleştirilebilir) BNC Bağlantı Noktası ~
AV, SD / HD / 3G SDI, IP kod çözme, optik fiber, DP, HDBaseT, Önizleme izleme kartı özelleştirilebilir; ~ ~
Giriş çözünürlüğü 4K'ya kadar, yaygın olarak kullanılan çözünürlükler
Çıkış sinyali formatı VGA, RGBHV sinyal kanalı XGA (1024x768 @ 60Hz) / DB-15 bağlantı noktası ~
HDMI, DVI, 4K-DVI HDMI, DVI çıkışı ~
3G SDI (özelleştirilebilir) BNC Bağlantı Noktası döngü çıkışı ~
AV, YPbPr, DVI-HDMI dönüştürücü, SD, HD, DP, HDBaset özelleştirilebilir; ~ ~
Çıkış çözünürlüğü 4K'ya kadar, yaygın olarak kullanılan çözünürlükler
Kontrol Standart RS232 bağlantı noktası
IR uzaktan kumanda (özelleştirilebilir), LAN kontrolü, IOS, Android APP kontrolü (isteğe bağlı)
Sistem kontrol yazılımı Özel kontrol yazılımı
Güç kaynağı Yedek güç kaynağı 110-220VAC, 50 / 60Hz
Tüketim 12W / kanal
Çalışma sıcaklığı -20 ° C —— 60 ° C
Çalışma Nemi % 5-95
Vaka özellikleri 2U, 3.5U, 7U, 10U, 12.5U, 15U, 23U standart rafa monte kasa
Seri Kontrol Arayüzü RS-232,9-pin dişi, Tip-D
Baud Hızı 115200
PIN konfigürasyonu 2 = TX, 3 = RX, 5 = GND
Ethernet kontrol arayüzü RJ-45 dişi, TCP / IP
Ethernet kontrol hızı Otomatik 10M veya 100M, Tam çift yönlü veya yarı çift yönlü
Çalışma zamanı 365x7x24 saat



Hareware video duvar denetleyicisi U Şasi Özellikleri

Kasa U boyutu Denetleyici Boyutları (mm)
L * W * H
Paket boyutları (mm)
L * W * H
KB (kg) GW (kg) Maks. Giriş No. Maksimum çıkış No. Maksimum Güç Tüketimi (Watt)
2U 406 × 440 × 102 590 × 530 × 190 11.25 12.25 8 8 200
3.5U 450x440x170 620x620x270 18.25 19.25 16 16 320
7U 442 × 402 × 320 590 × 530 × 460 29.5 31.50 32 32 400
12.5U 446 × 440 × 553 625 × 580 × 725 37.85 39.85 71 68 750
23U 442 × 43 × 1022 615 × 570 × 1180 80.46 82.46 143 140 1300

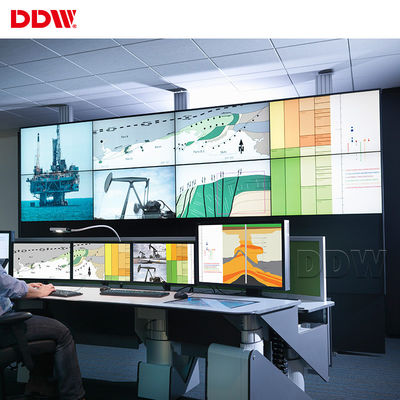

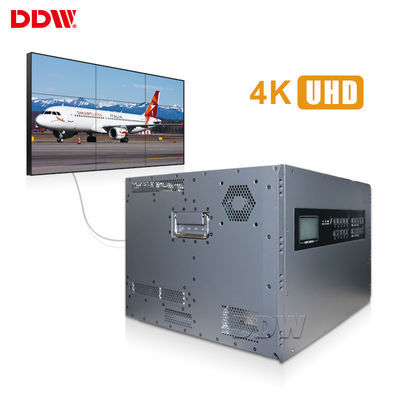

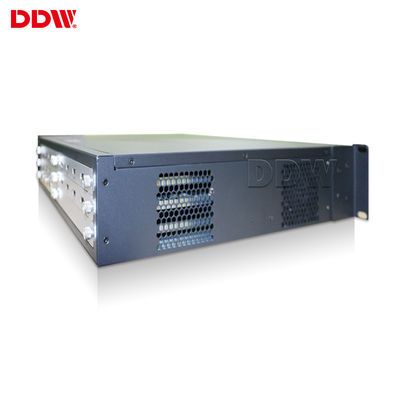

CCTV Gözetim Merkezi için 4k 4x4 Video Duvar İşlemcisi Ses Video Sistemi 0CCTV Gözetim Merkezi için 4k 4x4 Video Duvar İşlemcisi Ses Video Sistemi 1CCTV Gözetim Merkezi için 4k 4x4 Video Duvar İşlemcisi Ses Video Sistemi 2
