| Menşe yeri: | Guangdong, Çin (Anakara) |
|---|---|
| Marka adı: | DDW |
| Sertifika: | ISO9001 ,CE , RoHS , FCC , 3C |
| Model numarası: | DDW-VPH0404 |
| Min sipariş miktarı: | 1 Birim / Birimler |
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Çift katmanlı karton paket |
| Teslim süresi: | Ödeme üzerine 3 iş günü |
| Ödeme koşulları: | T / T, L / C, Western Union, Alibaba Ticaret Güvencesi |
| Yetenek temini: | 1000pcs / ay |
| çıkış çözünürlüğü: | 1920x1080 | Ekran başına maksimum PIP: | 1,4,16, özelleştirme |
|---|---|---|---|
| Sinyal Kaynakları: | HDMI, DVI, VGA, AV, YPBPR, IP | çıkış çözünürlüğü: | 4k'ye kadar |
| Ürün adı: | Video Duvar İşlemcisi | Baud hızı: | 115200 |
| Çalışma zamanı: | 365x7x24 saat | Çalışma sıcaklığı: | -20 ° C —— 60 ° C |
| Vurgulamak: | çoklu ekran işlemcisi,video matris işlemcisi |
||

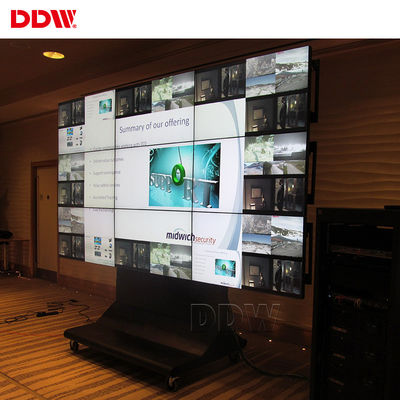

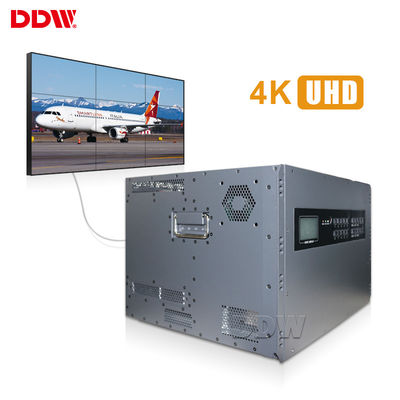

2x2 LCD Video Duvar Sistemi için 1920x1080 Video Duvar İşlemcisi HDMI DVI VGA
DDW Video Duvar İşlemcisi Giriş
DDW Video Duvar İşlemcisiprofesyonel modüler ve donanım Video duvar işlemcilerinden biridir.HDMI, DVI, VGA, AV, YPBPR'yi destekler, her kanal 1920 x1200 çözünürlüklü sinyal giriş ve çıkışlarını, RS232 ve IP kontrol yöntemini destekler.Video duvar işlemcisi aşağıdakiler için yaygın olarak kullanılabilir: izleme, yönlendirme, planlama sistemi, kamu güvenliği, yangın, askeri, hava durumu, demiryolu ve havacılık izleme sistemi, video konferans, sorgu sistemleri.
DDW Video Duvar İşlemcisinin temel özellikleri:
1. İşletim sistemi olmadan tam donanım yapılandırması
2. Yüksek hızlı veri yolu paralel işleme teknolojisi, yüksek bant genişliğinde sıkıştırılmamış işleme
3. Gerçek zamanlı görüntü ekranı, çerçeve düşmez
4. Ekranı rastgele pozisyonda, her boyutta ve üst üste bindirilmiş olarak destekleyin
5. Açık pencere efektleri işlemeyi destekleyin
6. Geniş ekran görüntü dondurma desteği
7. Destek 7 x 24 kesintisiz ve istikrarlı çalışma
8. Giriş / çıkış kartını artırma esnekliği
9. Karışık enterpolasyonlu kısmi giriş ve çıkış kartlarını destekleyin
10. Giriş / çıkış kartı çalışırken değiştirilebilir, tak ve çalıştır işlevlerini destekler
11. 1920'ye kadar çıktı çözünürlüğü x 1200
DDW Video Duvar İşlemciTeknik özellikler
| Model serisi | CBD ile | Fonksiyon | MİA yok | ||||
| Fonksiyon açıklaması | 4 kanallı CBD, 16 kanallı AV, 12 kanallı VGA / DVI girişi, birden fazla ekleme oynatıcısını serbestçe destekler ve sisteme aynı anda farklı sinyal gösterebilir, papatya zinciri kartında yerleşik ekran gerektirir | ~ | 16 kanal AV, 16 kanal VGA / DVI girişi, 6U kasa 16 ekran dizisini destekler | ||||
| Giriş sinyali (isteğe bağlı) | CVBS | PAL / NTSC formatını, çoklu BNC bağlantı noktalarını destekleyin | ~ | ||||
| VGA / RGBHV | Çok kanallı VGA DB-15 bağlantı noktaları, VGA tam format girişini destekler | ~ | |||||
| HDMI, DVI, 4K-DVI, IP | 4K (3840x2160) girişi destekler, her IP 4 kanalı çözer | ~ | |||||
| YPbPr, YCbCr (özelleştirilebilir) | Aynı VGA konnektörü, RGBHV sinyali, PAL, NTSC formatını ve 720P, 1080i HSTV'yi destekler | ~ | |||||
| SDI (özelleştirilebilir) | BNC Bağlantı Noktası | ~ | |||||
| AV, SD / HD / 3G SDI, IP kod çözme, optik fiber, DP, HDBaseT, Önizleme izleme kartı özelleştirilebilir; | ~ | ~ | |||||
| Giriş çözünürlüğü | 4K'ya kadar, yaygın olarak kullanılan çözünürlükler | ||||||
| Çıkış sinyali formatı | VGA, RGBHV | sinyal kanalı XGA (1024x768 @ 60Hz) / DB-15 bağlantı noktası | ~ | ||||
| HDMI, DVI, 4K-DVI | HDMI, DVI çıkışı | ~ | |||||
| 3G SDI (özelleştirilebilir) | BNC Bağlantı Noktası döngü çıkışı | ~ | |||||
| AV, YPbPr, DVI-HDMI dönüştürücü, SD, HD, DP, HDBaset özelleştirilebilir; | ~ | ~ | |||||
| Çıkış çözünürlüğü | 4K'ya kadar, yaygın olarak kullanılan çözünürlükler | ||||||
| Kontrol | Standart RS232 bağlantı noktası | ||||||
| IR uzaktan kumanda (özelleştirilebilir), LAN kontrolü, IOS, Android APP kontrolü (isteğe bağlı) | |||||||
| Sistem kontrol yazılımı | Özel kontrol yazılımı | ||||||
| Güç kaynağı | Yedek güç kaynağı 110-220VAC, 50 / 60Hz | ||||||
| Tüketim | 12W / kanal | ||||||
| Çalışma sıcaklığı | -20 ° C —— 60 ° C | ||||||
| Çalışma Nemi | % 5-95 | ||||||
| Vaka özellikleri | 2U, 3.5U, 7U, 10U, 12.5U, 15U, 23U standart rafa monte kasa | ||||||
| Seri Kontrol Arayüzü | RS-232,9-pin dişi, Tip-D | ||||||
| Baud Hızı | 115200 | ||||||
| PIN konfigürasyonu | 2 = TX, 3 = RX, 5 = GND | ||||||
| Ethernet kontrol arayüzü | RJ-45 dişi, TCP / IP | ||||||
| Ethernet kontrol hızı | Otomatik 10M veya 100M, Tam çift yönlü veya yarı çift yönlü | ||||||
| Çalışma zamanı | 365x7x24 saat | ||||||

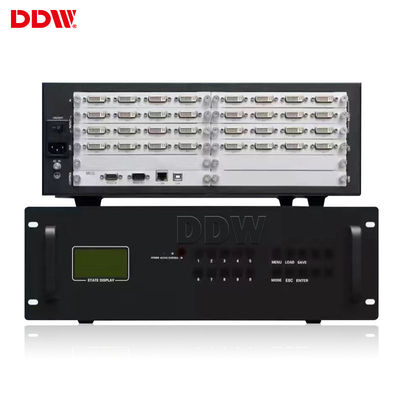

Hareware video duvar denetleyicisi U Şasi Özellikleri
| Kasa U boyutu | Denetleyici Boyutları (mm) L * W * H |
Paket boyutları (mm) L * W * H |
KB (kg) | GW (kg) | Maks. Giriş No. | Maksimum çıkış No. | Maksimum Güç Tüketimi (Watt) |
| 2U | 406 × 440 × 102 | 590 × 530 × 190 | 11.25 | 12.25 | 8 | 8 | 200 |
| 3.5U | 450x440x170 | 620x620x270 | 18.25 | 19.25 | 16 | 16 | 320 |
| 7U | 442 × 402 × 320 | 590 × 530 × 460 | 29.5 | 31.50 | 32 | 32 | 400 |
| 12.5U | 446 × 440 × 553 | 625 × 580 × 725 | 37.85 | 39.85 | 71 | 68 | 750 |
| 23U | 442 × 43 × 1022 | 615 × 570 × 1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
